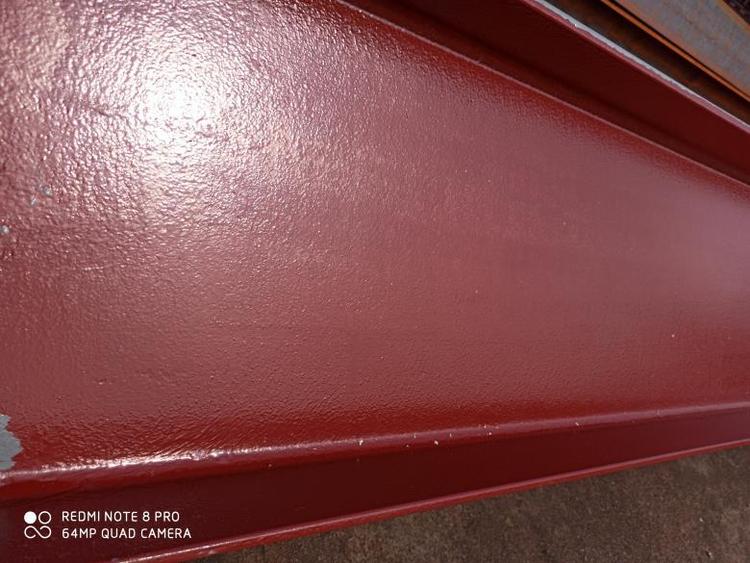

H53-8 鐵紅高防腐防銹底漆
發(fā)布時間：2021-09-02 作者：昂威涂料 瀏覽次數(shù)：次
昂威涂料生產的鐵紅高防腐防銹底漆，防銹性能好，廣泛用于各種金屬防銹底漆，深受廣大客戶信賴，相關問題歡迎來電咨詢。
產品簡介
鐵紅高防腐防銹底漆,該產品分雙組分包裝，漆料組分由環(huán)氧樹脂、改性樹脂、防銹顏料及各種助劑經研磨分散而成。另一組分為特種聚酰胺固化劑。
主要特性
對底漆、面漆具有優(yōu)良的附著力，同時具有長時間防腐防銹能力，優(yōu)良的焊接性能。
主要用途
可作為車間底漆的中間層，以增強整個涂層的保護性能，也可直接涂裝在處理后的鋼鐵表面、作防銹底漆用。
包裝規(guī)格
20千克／桶，固化劑2千克／廳。
技術指標
漆膜顏色及外觀 鐵紅色，漆膜平整
粘度（涂4#杯，25℃), S ≥80(漆料）
細 度um ≤60
干燥時間，
表干（25℃) ≤40min
實干（25℃) ≤8hr
柔韌性，mm 1
沖擊強度，Kg·cm 50
附著力（劃圈法）， 級 ≤2
硬度（擺桿） ≥0. 5
耐鹽水性（3%NaCI, 25℃, 168hr) 不起泡，不生銹，不脫落
配套用漆
（前道）H06-88鐵紅車間底漆 H53-88富鋅環(huán)氧快干防銹底漆
（后道）B04-100各色丙稀酸高檔面漆 B04-10、B04-30各色丙稀酸聚氨酯磁漆
J04-30各色氯化橡膠防腐面漆 BS-35各色丙稀酸聚氨酯面漆
表面處理
表面應除去油脂及污物。直接用作底漆時，鋼材表面處理達到Sa2. 5級或St3級。
涂裝參考
漆料密度：1. 00-1. 10g/cm3
理論用量：75-80g/㎡2(膜厚25-30um, 不計損耗）
配 比：漆料：H-100固化劑＝5: 1(wt)適用期：（25℃)6hr
復涂間隔：（25℃)24hr
涂裝參數(shù)
無氣噴涂
稀釋劑 X-17重防腐環(huán)氧稀釋劑
稀釋率 0-5%(以油漆重量計）注意防止干噴
噴嘴口徑 約0. 43-0. 48mm
噴出壓力 12-15Mpa(約120-150kg/cm2)
空氣噴涂
稀釋劑 X-17重防腐環(huán)氧稀釋劑
稀釋率 0-10%(以油漆重量計）注意防止干噴
噴嘴口徑約2. 0-2. 5mm
空氣壓力 0. 3-0. 4Mpa(約3-4kg/cm2)
刷 涂
稀釋劑稀釋率
X-17重防腐環(huán)氧稀釋劑
10-20%(以油漆重量計）
儲存運輸
存放于陰涼、干燥、通風處，有效儲存期固化劑12個月，漆料12個月。
注意事項
1、底材溫度高于露點3℃以上，施工溫度不低于5℃.
2、本產品具有良好的干燥性能，復涂時仍需注意復涂間隔時間。
3、施工溫度低于5℃需采用快干固化劑。
